半透面板型主動發光標志

2019年4月3日 4 條評論 19.7k 次閱讀 4 人點贊

半透面板型主動發光標志,又稱“半透面板顯示型主動發光標志”、“半透式主動發光標志牌”,行業簡稱:“半透發光標志”。半透面板型主動發光標志,采用先進的鏤空雕刻工藝,通過內置光源投射標志面板,實現標志底膜不發光,文字、圖案等發光的視覺效果,突出了關鍵信息的顯示效果,光學對比度較高。南京賽思交通信息科技有限公司,南京專業生產主動發光標志的廠家,其技術資料如下:

(一)技術說明

1、符合國家標準《LED 主動發光道路交通標志》(GB/T31446-2015)的技術要求;符合行業標準《內部照明標志》(JT/T750-2009)技術要求。

2、標志版面的圖形、文字、符號等關鍵信息采用全自動鏤空雕刻工藝,內置均光光源板,定向投射穿透專用透光膜及鏤空面,在標志面板形成視覺柔和的面光源發光標志版面。

3、標志連接結構件依據國家標準GB/T23827《道路交通標志板及支撐件》相關要求,逆反射材料采用專用透光膜,符合國家標準GB/T18833《道路交通反光膜》。

4、發光標志四周封裝采用鋁合金型材,轉角采用圓弧彎頭連接,標志整體厚度≤60mm(不含背板扣件),防水防塵措施等級符合IP55要求。

5、標志版面的邊框應采用機械鏤空加強筋底板,文字、圖形信息部分采用鏤空鑲嵌PC合金板工藝,發光顯示柔和均勻、無陰影,文字圖形顯示的邊界輪廓清晰。

6、PC合金板技術參數:拉伸屈服強度≥60MPa,邵式硬度≥80D,透光度≥90%,熱變形溫度(1.8MPa)≥135℃,線膨脹系數(-30℃~+30℃)≤3.5*10。

7、標志表面文字圖形用逆反射材料的透光率≥20%,透光均勻性1.2:1~1.3:1。

8、標志信息透光顯示的亮度指標:白色≥300cd/m2,黃色≥150cd/m2,紅色≥45cd/m2,綠色≥45cd/m2,藍色≥30cd/m2,棕色≥22cd/m2。

9、標志藍色與白色(綠色與白色)部分平均亮度對比度為18:1~5:1之間。

10、光控程序:外接全電源時,能根據周圍光照變化,自動開啟/關閉標志發光單元。

11、視認距離:夜間動態視認距離≥210米,靜態視認距離≥250米。

12、供電系統及配置:采用電網供電時,輸入電壓220V,輸出電壓24V。

13、根據使用環境條件,防雷、防觸漏電保護裝置,接線電纜無裸露,制造商標識清晰。

14、標志整體重量≤22KG /㎡,標志設計使用壽命7年。

(二)適用條件:

1、指示、指路類標志(深色底膜,白色字符膜,因白色反光膜的透光率強,其它顏色透光率弱,不適合采用半透工藝,特別式黑色字膜不透光);

2、功耗約為15W/平米,需采用外接路燈、監控、信號燈、配電柜等電源。采用太陽能供電需很大配置,造價高且太陽能板尺寸過大,不鼓勵使用太陽能供電方式。

3、版面中文字字高≧25cm;字母字高≧15cm,滿足該條件的所有版面尺寸都可制作。

(三)特點及優勢:

標志底板不發光,文字、符號、邊框等發光,筆畫飽滿,視覺柔和,特別在周邊暗環境中,具備極強的視認效果。

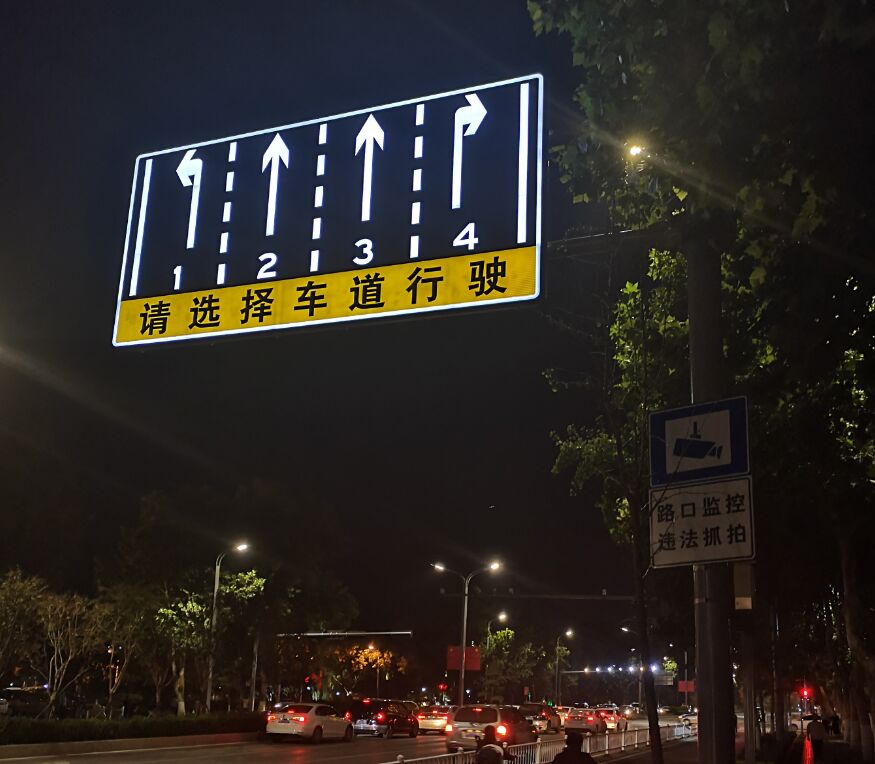

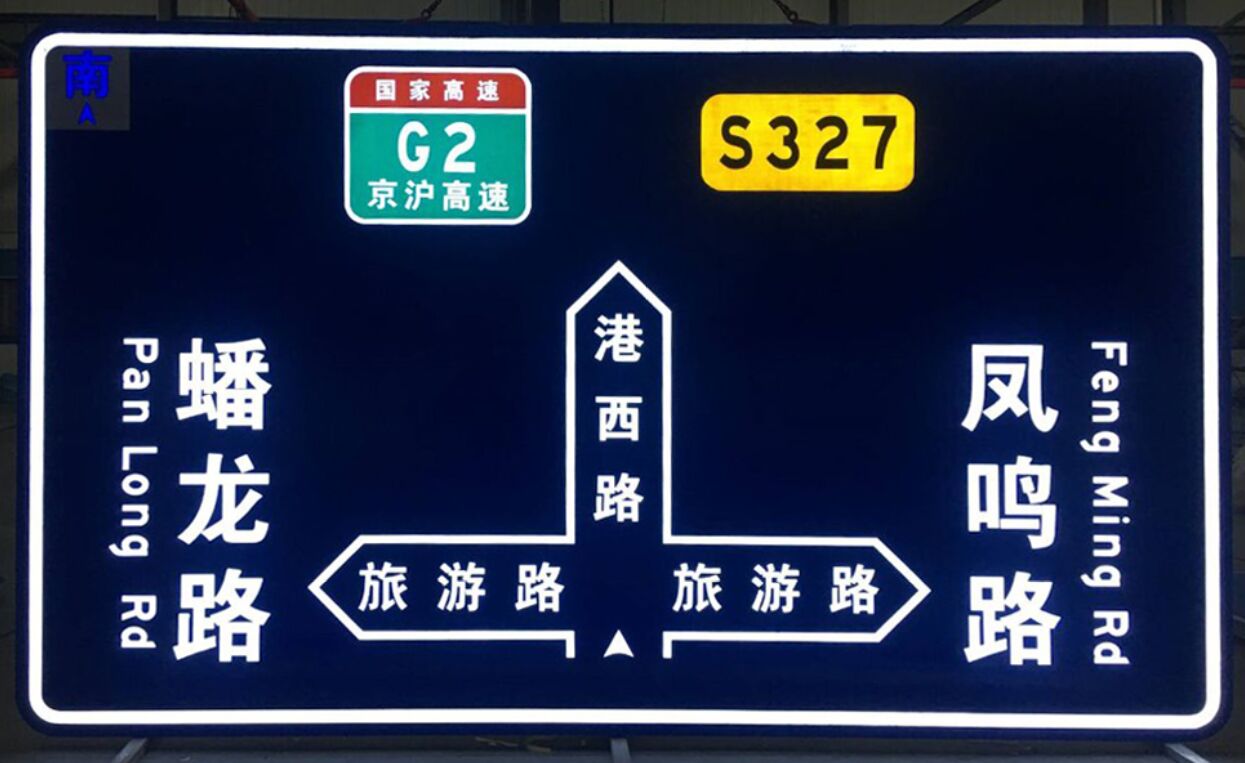

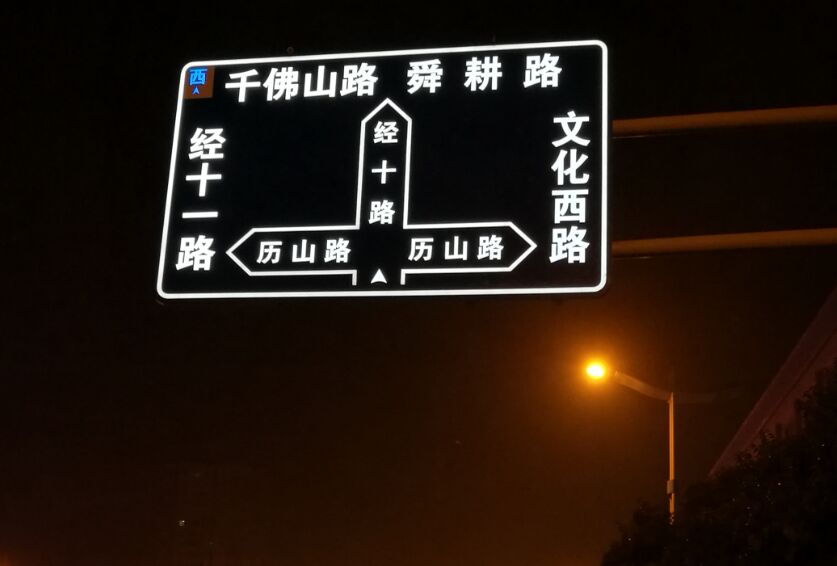

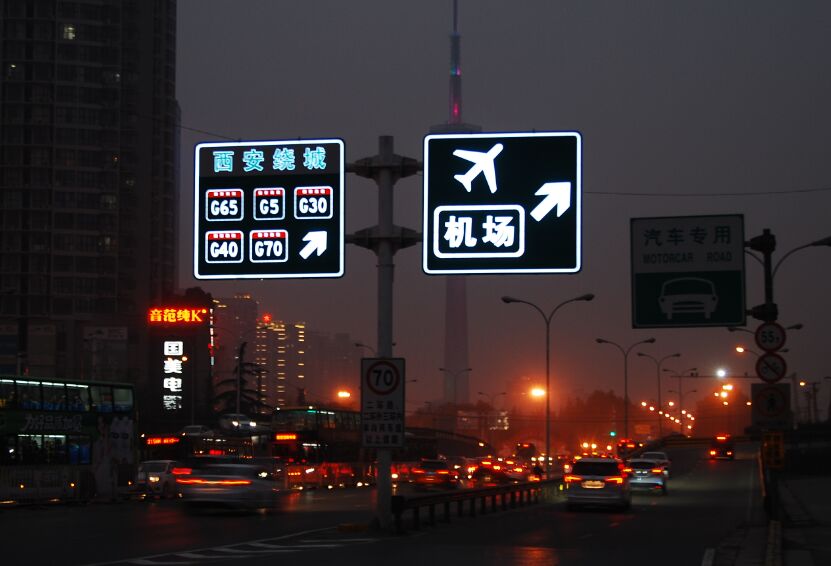

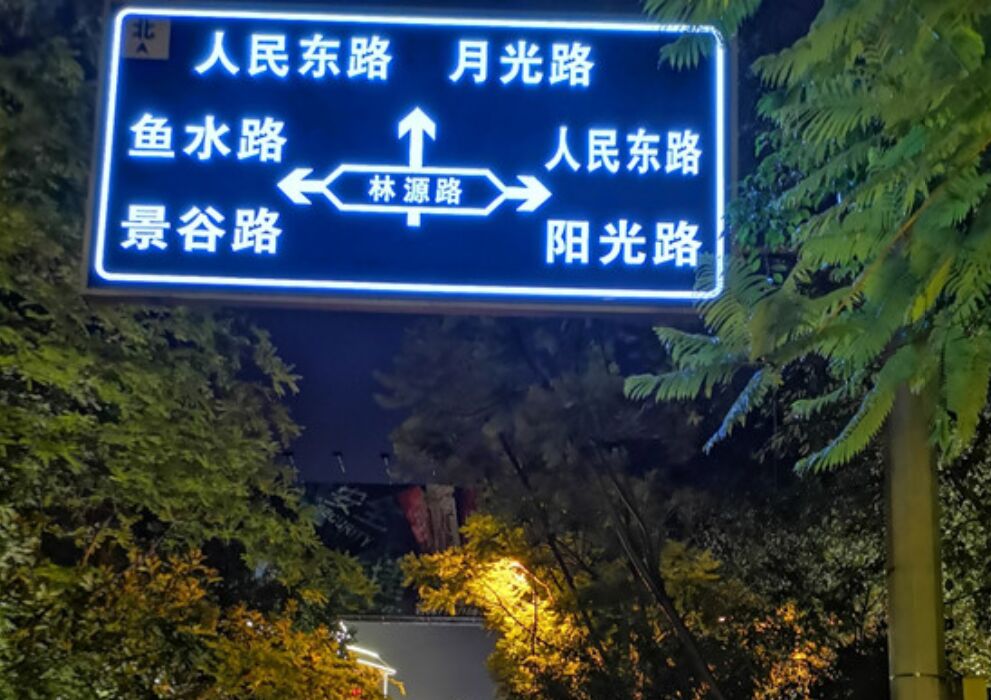

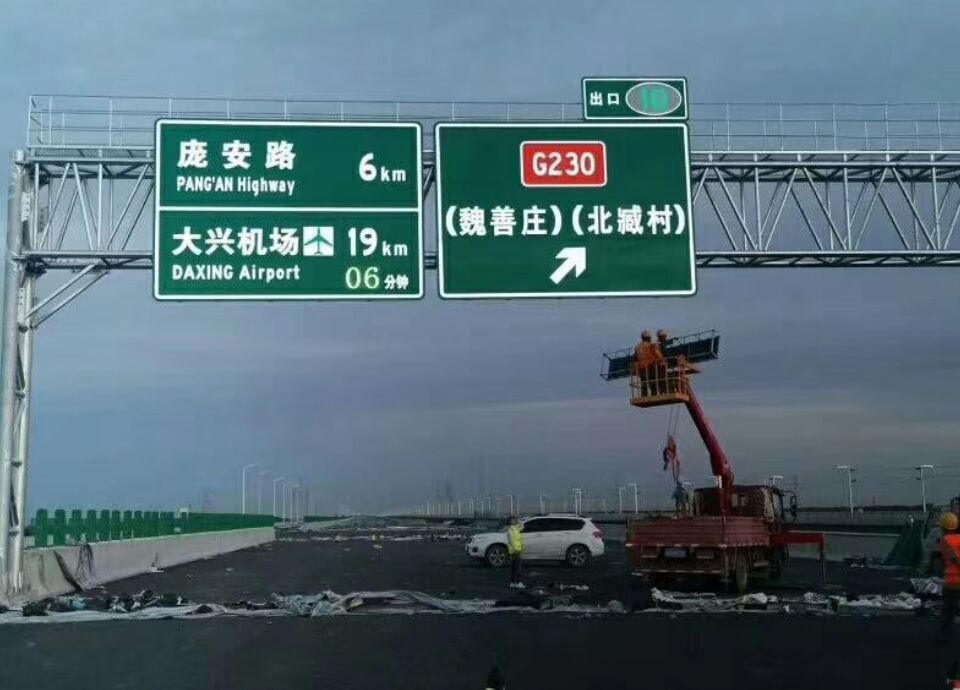

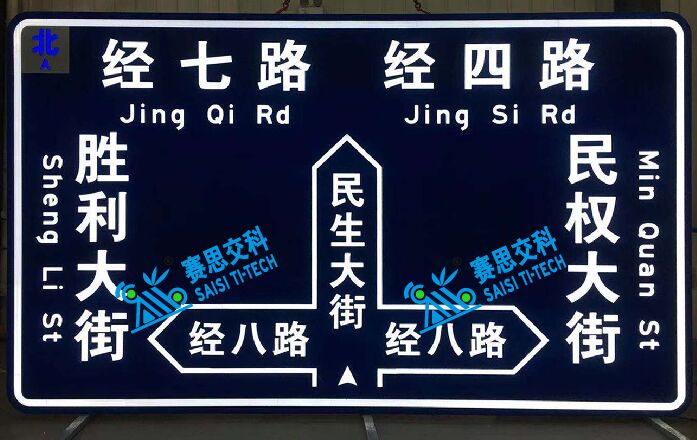

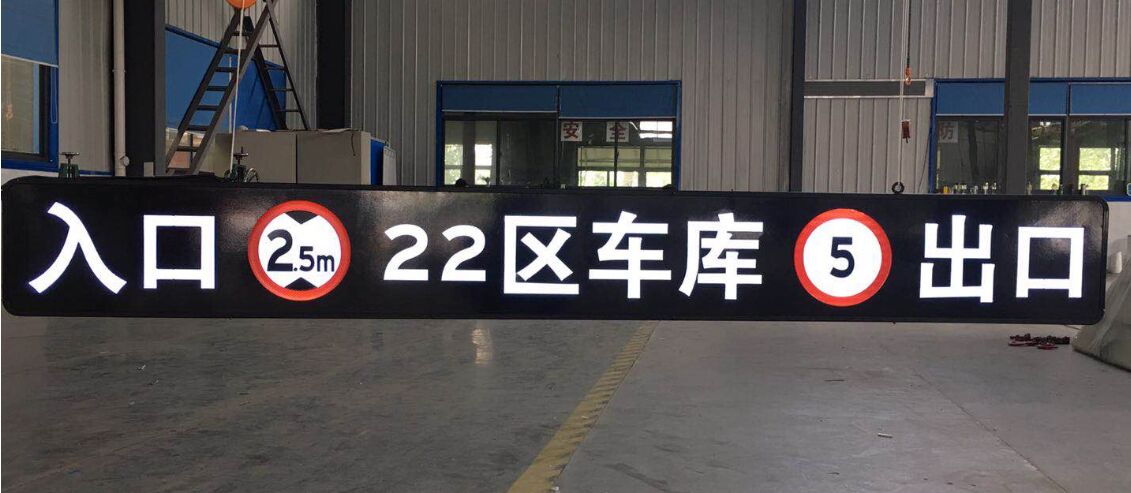

(四)工程案例照片

要了解更多主動發光標志產品信息及技術說明,可登錄www.touristb.cn網站查閱,或致電:陳經理,13776419300,做技術咨詢與交流。

賽思

南京賽思交通信息科技有限公司

文章評論(4)

  • 探路者

    標志看起來挺漂亮,問一下,這種標志是不是一定要接電?我們想咨詢下,那個地方?jīng)]電,有沒有辦法?

    2021年3月19日
    • 賽思

      @探路者 通常情況下,這種半透發光標志需要外接市電,如果接電確實困難,我們可以參與太陽能供電、風力助補方式,可否提供標志具體版面內容、尺寸?我們可以線下聊。

      2021年3月19日
